仪器生产商

Olympus

仪器产地

日本

主要配件

VS200单通配器 NA0. 8 物镜， 6 孔位电动物镜转盛， 8 孔位电动万能聚光镜及附件，高精度电动载物台，明场照明LED， 1〞x3”的载玻片适配器1片，彩色相机，高性能图像工作站HP z2G5, 高保真高清晰HP 27 寸显示器，明场成像软件等

仪器介绍

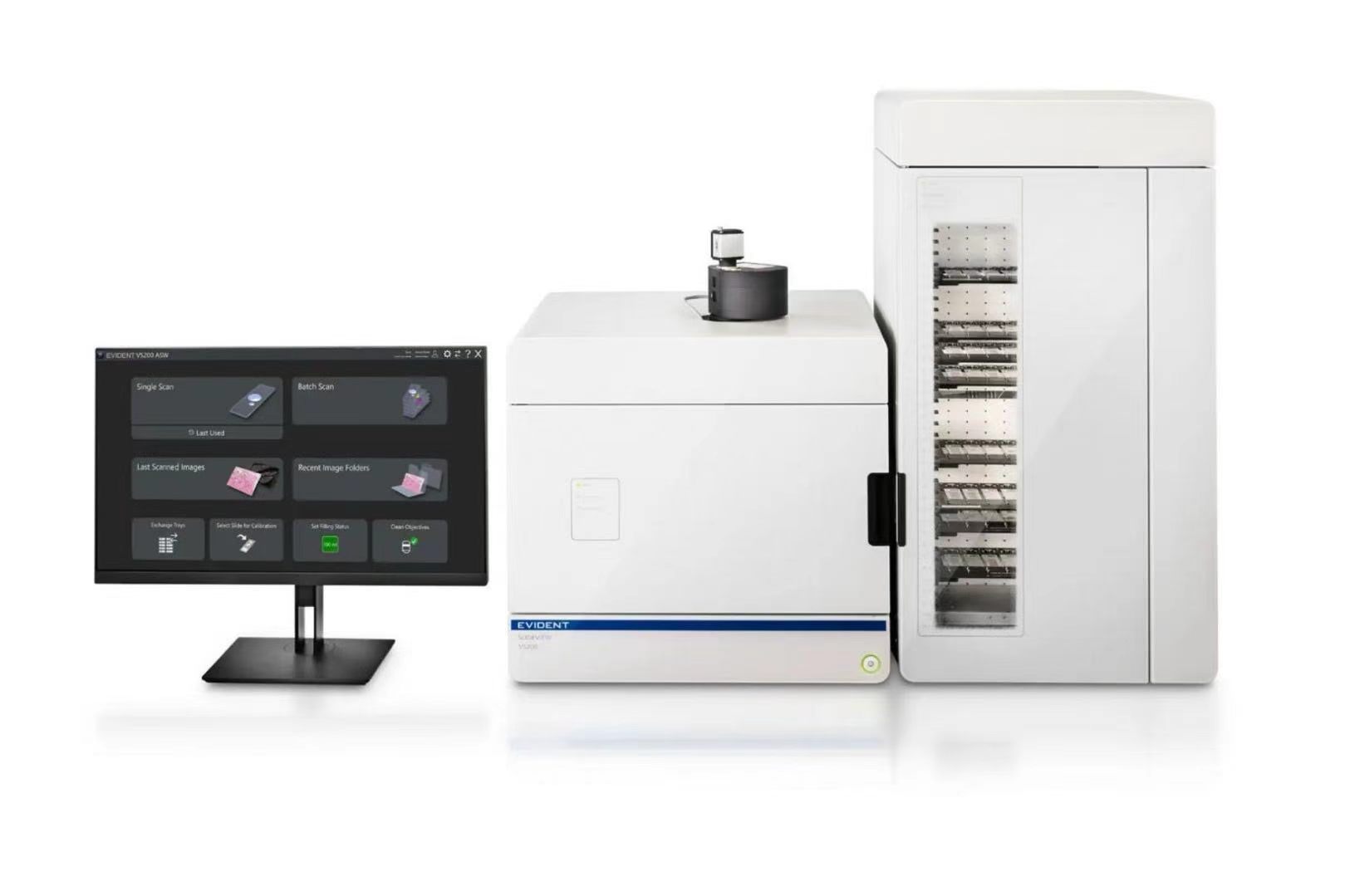

全玻片扫描系统（Whole Slide Imaging System，简称 WSI 扫描仪 / 数字病理扫描仪），是融合全自动显微光学、高精度电动位移台、高速成像相机、自动玻片机械手、图像拼接与 AI 分析软件一体化设备。核心作用：将整张组织病理切片（H&E、IHC、IF、TMA 组织芯片等）全自动分区域拍摄、无缝拼接，生成一张可无限缩放、漫游、标注的虚拟数字切片，替代传统显微镜人工阅片，实现数字病理、高通量批量样本成像。

主要参数

一、明场部分

1、专为切片扫描优化设计的无限远光学系统，光程短，光效率高

2、带自动控制功能的高速XY电动载物台

3、14W LED明场光源，使用寿命≥50000小时。

5、显微镜物镜电动转换，物镜数量≥6，支持干镜、油镜、硅油物镜、相差物镜，部分物镜如下：

2×，N.A.≥0.06 工作距离5.8mm

10×，N.A.≥0.4, 工作距离3.1mm

20×，N.A.≥0.8 工作距离0.6mm

40×，N.A.≥0.95, 工作距离0.18mm

60XO，N.A.≥1.42, 工作距离0.15mm

6、面阵式扫描成像；像素数≥2448*2048，像元≥3.45μm×3.45μm，

7、扫描速度：15mm×15mm区域，20×物镜扫描时间≤80秒。

8、扫描方式：Smart Scan，样品定制性智能扫描方式，聚焦与扫描分区域进行，使采集速度最大化，能够边扫描边做图像拼接；

9、电动Z轴：全电动闭环式快速自动对焦。

10、样本（切片）夹：≥6片，可支持1X3、2X3、3X4、4X5英寸等多种标本。

二、荧光部分

1、电动荧光成像装置，电动激发块转盘≥8孔位。

2、荧光复眼照明装置：先进的荧光复眼照明系统，能够确保视野内荧光强度均匀，并保证不同视野间切换，荧光强度不变。

3、长寿命LED光源： 15000小时以上灯泡使用寿命，全光谱可见，通过不同激发块、快速转轮组合实现高速全光谱荧光观察。

4、多组激发块组合，可根据用户需求，提供快速滤色片转轮或者多通滤光片的配置，可在光谱内任意波段订制用户需要的荧光通道。

5、荧光相机：高效率大靶面制冷型科研级sCMOS相机

*5.1、0.8e^-极低读出噪声，高量子效率82%，600nm处QE≥70%，750nm处QE≥50%。

5.2、大靶面感光芯片≥13.312mm×13.312mm，像元6.5*6.5um

5.3、高速成像分辨率在2048×2048时，帧速可达100frame/s。

5.4、高动态范围成像≥16bit。

6、荧光成像速度

6.1、两种模式，move XY before channel或者change channel before XY，扫描速度最优化。

6.2、15mm×15mm区域20×物镜单荧光通道（50ms曝光）成像扫描时间≤2min。（荧光成像时间具有样品依赖性）。

三、软件部分

智能化软件，控制一切外围部件并具有丰富的软件功能：

1、软件图像采集为流程化操作界面，简单易用，支持中英文切换，附赠中英文操作手册

2、图像采集过程可自动寻找组织、自动扫描、自动聚焦、自动白平衡、自动曝光、自动对焦、自动拼接，实现快速高质量高分辨率图片采集，且色彩逼真；提供自定义手动模式。

3、自动探测样品区域，具有marker识别功能，快速筛选目标扫描区域

3、聚焦地形图功能，保证快速准确扫描不平整或厚样品；支持连续实时对焦

4、条码自动扫描功能，支持多种一维和二维条码类型，条码读取后可用于自动命名和样品信息记录。

5、Z-Stack图像获取，扫描层数以及厚度可调；

6、3D成像后或实时进行EFI景深扩展；

7、无级缩放：标尺随不同倍率而改变，实现局部观察；

8、分屏同步功能：同一标本不同染色可进行对比观察，设定同时移动、缩放；

9、标注功能（文字、图标、声音格式）；

10、测量处理与测量功能：分离组合通道，多种滤镜算法，实时、后期反卷积，测量长度、面积、荧光强度等多种参数；

11、数据导出：可边扫描边压缩，并支持常规图像格式（TIFF、JPG， BMP等）；

12、荧光扫描模块：

12.1、可进行荧光扫描或荧光批量扫描。（选配）

12.2、荧光扫描支持Chanel优先或XY视野优先的切换，保证不同配置下的最快图像采集

12.3、支持其中之一荧光通道只对焦不扫描

12.4、multi-layer模式，支持分步扫描后，多通道自动对齐

13、批量扫描过程中可以做优先扫描和热交换

14、赠送图像浏览软件，可做图像浏览、裁剪、测量长度、面积、抽取通道、图像另存等处理；
